Capteur de clé côté téléphone portable PCB rigide-flexible

Honflex Mobile Phone Side Key Sensor Rigid-Flex PCB est une solution électronique avancée combinant des clés latérales mécaniques traditionnelles avec des technologies de pointe PCB rigide-flex et FPC. Conçu pour les fabricants et les acheteurs de smartphones, il prend en charge la détection de pression, le retour haptique et la reconnaissance d'empreintes digitales. Ce composant central permet des conceptions ultra fines, légères, étanches à l'eau et à la poussière tout en garantissant une esthétique homogène et une grande fiabilité pour les appareils mobiles modernes.

Structure et fonctionnalités de base :

Zone rigide : conçue pour le montage de puces de capteurs essentielles (par exemple, circuits intégrés de détection de pression), de circuits de commande, de connecteurs et d'autres composants nécessitant un support mécanique stable.

Zone flexible : agit comme un pont reliant la zone des touches latérales à la carte mère, capable de se plier. Plus important encore, cette zone elle-même peut être conçue comme une zone de détection flexible qui détecte directement la pression.

Zone des raidisseurs/boutons : aux endroits nécessitant un contact externe, des tôles en acier inoxydable ou des raidisseurs FR4 sont généralement placés. Ceux-ci transmettent la pression des doigts, fournissent un support physique clair et évitent d’endommager le circuit imprimé.

Avantages clés en termes de performances :

Haute sensibilité et toucher 3D : utilise des circuits de détection capacitifs conçus avec précision prenant en charge la détection de pression et la reconnaissance des gestes. Les utilisateurs peuvent effectuer des actions telles que le réglage du volume ou la mise sous/hors tension en touchant simplement des zones spécifiques au milieu du cadre du téléphone, offrant ainsi une expérience tactile moderne.

Finesse et flexibilité extrêmes : l'épaisseur de la section flexible peut être contrôlée à 0,1 mm près, épousant parfaitement les contours incurvés du cadre central du téléphone. Les sections rigides hébergent des circuits intégrés de pilote et des composants passifs, permettant une intégration élevée et économisant de l'espace interne.

Haute fiabilité et étanchéité : basée sur une conception sans ouvertures mécaniques, combinée à une technologie de blindage EMI et à des couches de couverture étanches, la zone de touche latérale atteint un indice d'étanchéité IP68. Cette conception empêche efficacement les faux déclenchements et les interférences de signal, améliorant ainsi l'intégrité structurelle globale du téléphone.

Paramètres techniques clés :

Structure du produit : construction rigide-flexible 1+N+1 ou 2+N+2

Épaisseur de la carte : Zone flexible : 0,12 mm ± 0,02 mm ; Zone rigide : 0,3 mm - 0,6 mm

Largeur/espace de ligne minimum : 0,05 mm/0,05 mm

Type de capteur : détection capacitive à capacité mutuelle/auto-capacitée

Température de fonctionnement : -40°C à +85°C

Scénarios d'application

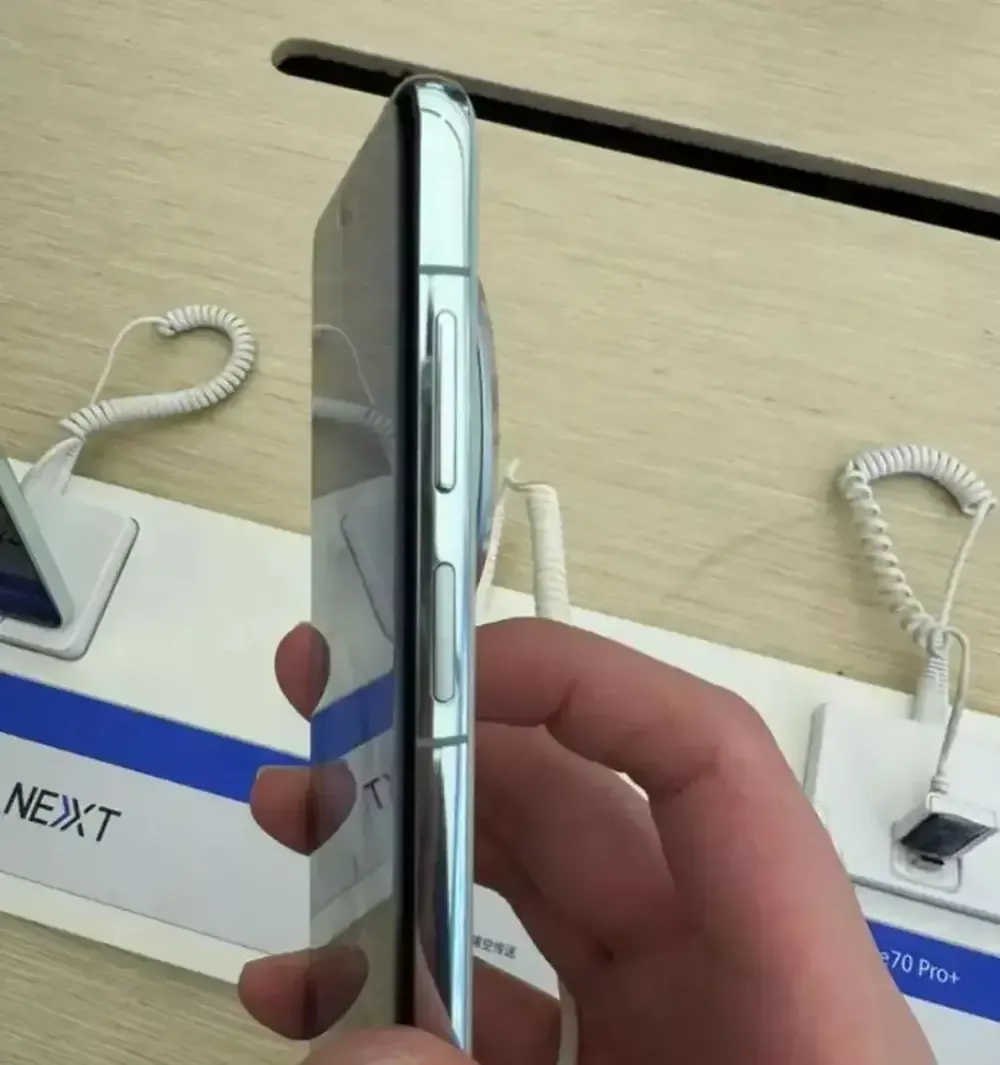

Ce produit convient principalement aux boutons d'alimentation latéraux, aux boutons de volume et aux boutons d'épaule de jeu des smartphones phares, des téléphones robustes et des téléphones pliables.

Notre proposition de valeur

Nous sommes spécialisés dans la fourniture de solutions de cartes rigides-flexibles de pointe pour les applications mobiles de détection de touches latérales. Nous proposons non seulement des produits standardisés de haute fiabilité, mais possédons également de solides capacités en matière de conception collaborative, d'optimisation de simulation et de développement personnalisé. Forts d'une expertise approfondie dans le traitement de circuits de précision, la science des matériaux et l'analyse de l'intégrité des signaux, nous collaborons en étroite collaboration avec nos clients pour fournir une assistance complète au processus, de la conception à la production de masse, adaptée aux conceptions d'identification et aux architectures d'empilement spécifiques. Nous nous engageons à tirer parti d'une ingénierie innovante pour aider nos clients à repousser les limites de l'espace et des performances des smartphones, faisant de nous votre principal partenaire de confiance en matière de composants.

FAQ

1. Qu'est-ce qu'un PCB rigide-flexible de capteur de clé latérale de téléphone portable Honflex ?

It’s an ultra-thin, high-precision PCB combining rigid and flexible circuits, replacing mechanical side keys with pressure-sensitive, haptic, and waterproof functions.

2. Quelles fonctionnalités offre-t-il ?

Les cartes Honflex offrent des conceptions légères, transparentes, étanches à la poussière et à l'eau avec une fiabilité élevée et une détection d'empreintes digitales en option.

3. Qui peut l’utiliser ?

Fabricants de smartphones, ODM et fournisseurs de composants à la recherche de solutions clés secondaires durables et précises.

4. La personnalisation est-elle disponible ?

Oui, Honflex prend en charge des conceptions sur mesure en termes de taille, de forme, de fonction de capteur et d'intégration avec les appareils mobiles.

5. Pourquoi choisir Honflex ?

Grâce à son expertise en matière de conception haute densité, de précision au micron et de cosimulation thermo-mécanique-électrique, Honflex garantit une intégrité élevée du signal et une qualité de marque mondiale.
