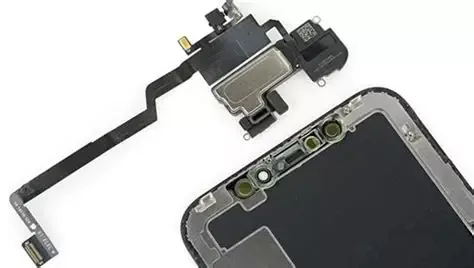

Adaptateur de caméra de téléphone portable PCB rigide-flexible

L'adaptateur de caméra pour téléphone portable PCB rigide-flexible de Honflex Electronics est un circuit imprimé haute performance combinant des couches rigides et flexibles pour connecter les modules de caméra de smartphone aux cartes mères. Sa conception ultra fine garantit une stabilité mécanique, une excellente intégrité du signal et une dissipation thermique efficace.

Points de vente clés

Capteurs d'image et supports d'objectif intégrés

Hauteur réduite du module de caméra pour les téléphones plus minces

Qualité et fiabilité d’imagerie améliorées

Applications

Utilisé dans les caméras des smartphones, en particulier les modules haute résolution nécessitant une interconnexion compacte, stable et à signal élevé. Contactez Honflex pour vous procurer des PCB adaptateurs haut de gamme pour vos appareils mobiles.

Spécifications techniques :

Structure de base

1. L'adaptateur de caméra de téléphone portable PCB rigide-flex connecte la carte rigide de l'objectif, la carte rigide du connecteur, le module objectif/capteur et la carte principale. Le circuit flexible central peut être plié en trois dimensions et câblé en fonction de l'espace interne du téléphone mobile. Les zones rigides peuvent être conçues sous forme de rainures précises ou de formes personnalisées et directement intégrées dans le capteur d'image.

2. Le câblage de la partie flexible adopte généralement un motif en forme de vague ou de « 8 ». Des nervures de renfort sont placées sous les points de flexion clés pour disperser les contraintes. Les marques d'alignement de haute précision intégrées garantissent la précision de l'assemblage avec le capteur et le moteur à bobine mobile (VCM) et d'autres composants.

3. Au dos de la zone rigide correspondant au capteur d'image, nous installerons une plaque métallique très lisse pour améliorer la planéité des nervures de renfort, améliorant ainsi la qualité de l'image et permettant au capteur de dissiper rapidement la chaleur.

FAQ

Q1 : Comment résoudre les problèmes d'espace interne limité dans les téléphones mobiles et de disposition des modules multi-caméras ?

R : En optimisant l'espace, la partie flexible à flexion libre prend en charge le câblage stéréoscopique 3D, s'adaptant à l'espace compact ou irrégulier à l'intérieur du téléphone. Dans les configurations complexes à proximité de modules multi-caméras ou de charnières d'écran pliant, la hauteur de l'axe Z est conçue.

Q2 : Comment garantir la qualité du signal face à une transmission de données d'image à grande vitesse telle que 4K/8K ?

R : En utilisant une technologie de câblage haute densité (telle qu'un câblage à paire différentielle) combinée à des matériaux à faible perte diélectrique, l'adaptateur de caméra pour téléphone portable PCB rigide-flex peut transmettre des flux de données à grande vitesse, supprimant l'atténuation du signal et les interférences électromagnétiques (EMI).

Q3 : Les caractéristiques physiques du circuit imprimé auront-elles un impact sur la qualité de l'image finale ?

R : Le circuit imprimé fournit une plate-forme d'installation rigide et plate pour le capteur d'image et dispose d'une fonction auxiliaire de dissipation thermique. Il réduit le bruit de l'image, le flou de mise au point et d'autres problèmes d'imagerie causés par la déformation ou la surchauffe du substrat par chauffage, ce qui a un certain impact et contribue à améliorer la qualité de l'image et la stabilité du système.

Q4 : Est-il adapté à la production automatisée à grande échelle et quelle aide apporte-t-il à l’efficacité de la production ?

R : Il prend en charge l'assemblage rapide modulaire, en tant que sous-composant hautement intégré, simplifie la gestion de la chaîne d'approvisionnement du module de caméra et optimise le processus d'assemblage global.

En tant que partenaire leader dans le domaine de l'imagerie mobile, nous fabriquons non seulement l'adaptateur de caméra pour téléphone portable PCB rigide-flexible, mais notre principale compétitivité découle de notre profonde accumulation dans la fabrication de circuits de précision, la science des matériaux avancée, la simulation thermique et l'analyse de l'intégrité du signal (SI).

De la conception à la livraison en production de masse, notre équipe technique est impliquée tout au long du processus de conception de votre ID et d'optimisation de l'architecture de la pile, garantissant que la solution sur mesure peut répondre aux exigences du client. Grâce à des techniques d'ingénierie R&D innovantes et continues, nous aidons nos clients à dépasser les limites spatiales des systèmes d'imagerie mobiles et à créer une expérience utilisateur de photographie plus claire et plus stable.
