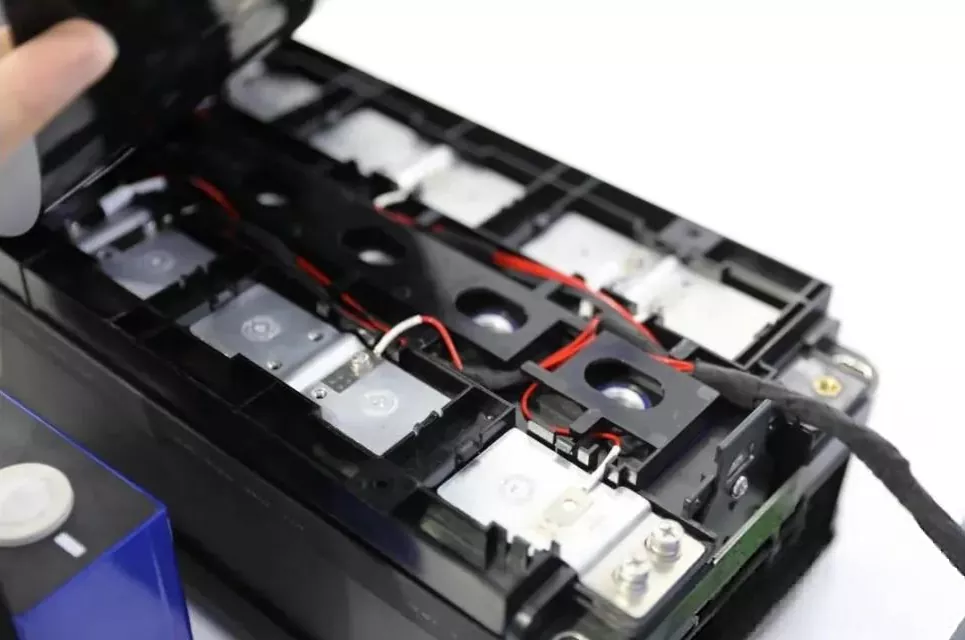

Câble d'alimentation du bloc de batterie-CCS

Honflex Electronics propose Power Battery Pack Cable-CCS, qui est un composant de connexion et de gestion de batterie qui intègre des câbles traditionnels (fils, bornes, connecteurs) avec des jeux de barres, des composants structurels en plastique, des capteurs de température et d'autres éléments dans une seule unité. Contrairement au CCS basé sur FPC (circuit imprimé flexible), nous prenons en charge la personnalisation. Grâce à une conception modulaire et intégrée, nous avons systématiquement amélioré les faisceaux de détection auparavant dispersés et désordonnés. Il s'agit d'un module de base clé pour la surveillance de la sécurité de la batterie, l'évaluation de l'état et l'optimisation des performances.

Puisque le soudage du noyau et la connexion au sein du module ont été réalisés avant l'assemblage final, en intégrant des dizaines, voire des centaines de points d'assemblage dispersés dans plusieurs composants modulaires, le processus de production a été simplifié et le taux de reprise dû au soudage sur site ou à un mauvais assemblage a été réduit.

La conception de la structure intégrée du Power Battery Pack Cable-CCS résout efficacement les problèmes de câblage traditionnel désordonné, d'interférences et d'usure avec d'autres pipelines. En fixant soigneusement les fils dans les supports en plastique, cela améliore l'utilisation de l'espace et facilite également les travaux de maintenance ultérieurs. De plus, sur la base d'un processus de câblage automobile mature, la chaîne d'approvisionnement est mature et les coûts des matières premières sont transparents, offrant un choix idéal pour les fabricants recherchant une voie de mise à niveau stable mais peu disposés à passer au nouveau processus FPC.

Les composants structurels modulaires en plastique offrent une protection d'isolation unifiée et une fixation mécanique pour les câbles et les points de connexion, améliorant ainsi la résistance aux vibrations et aux chocs du système. Assurer la sécurité opérationnelle

Structure et caractéristiques :

La conception modulaire intégrée intègre les lignes d'échantillonnage de tension indépendantes dispersées et les lignes de capteurs de température via des connecteurs et des bornes dans un ensemble de faisceau de câbles ordonné, modifiant fondamentalement la méthode d'assemblage traditionnelle consistant à « poser d'abord les lignes dispersées, puis à connecter les bornes » et à créer des unités fonctionnelles standardisées.

2. La connexion entre le jeu de barres et les bornes de la batterie est généralement réalisée par soudage laser. Cette connexion est réalisée par sertissage, soudage ou intégration au sein du connecteur, assurant la stabilité globale de la structure et évitant le desserrage d'un seul fil.

3. Mise à niveau de l'automatisation adaptative. Le câblage traditionnel en ligne libre repose sur un assemblage manuel, tandis que le câble Power Battery Pack-CCS est intégré au module. Sa forme régulière et ses interfaces claires lui permettent de s'adapter à un degré plus élevé de processus d'assemblage automatisés.

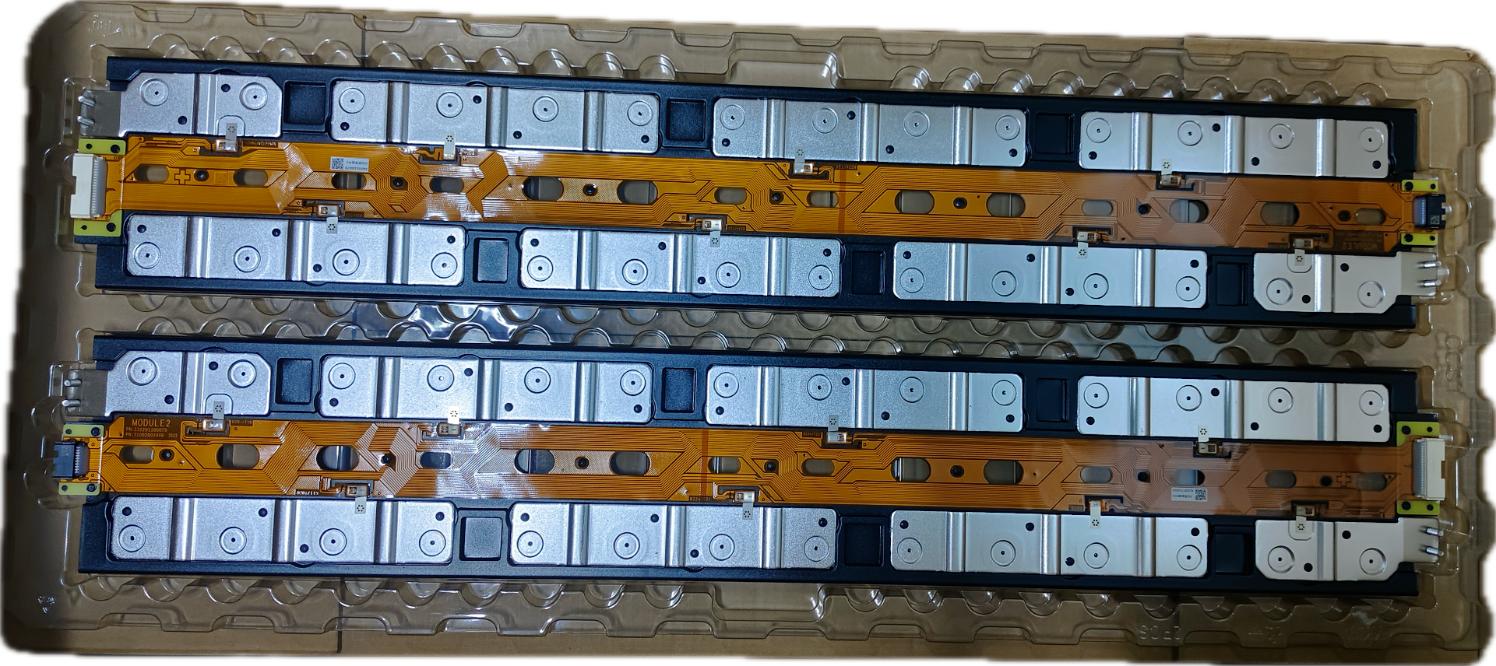

4. Selon les exigences de conception du client, il peut être combiné avec d'autres FPC ou PCBA (Printed Circuit Board Assembly) pour former une solution d'intégration hybride. Il existe des schémas « faisceau de câbles + panneau d'isolation » ou « FPC + formage sous vide/faisceau de câbles », répondant à différentes exigences en termes de coût, de performances et d'espace.

Paramètres

Application

Pour les projets sensibles aux coûts et aux transitions de processus, en particulier pour les batteries dotées de systèmes d'alimentation en câblage matures, en apportant des modifications minimes, l'efficacité et la fiabilité peuvent être améliorées. Pour les modules de batterie et les systèmes de stockage d'énergie de moyenne et grande taille, ainsi que pour les véhicules utilitaires et le stockage d'énergie, le Power Battery Pack Cable-CCS peut faire partie d'une solution CCS composite de type « câblage + FPC » ou « câblage + PCBA », tirant parti de ses avantages uniques en matière de transmission de courant élevé ou de types de connexion spécifiques.

Notre engagement

Nous sommes bien conscients des défis auxquels est confrontée l’industrie des batteries électriques entre efficacité, fiabilité et coût. Basé sur une technologie de connexion électrique automobile mature, il est crucial. La valeur que nous offrons réside non seulement dans la fourniture de modules de haute qualité qui répondent aux normes du groupe telles que « Exigences techniques des composants du système de connexion de batterie New Energy (CCS) », mais également dans la disponibilité d'une capacité de service complète couvrant la conception structurelle, le processus de câblage, l'intégration d'assemblage automatisé et la vérification complète des tests. Nous devenons un partenaire fiable pour vous sur la voie de la mise à niveau de la conception et de la fabrication de batteries. Si vous souhaitez approfondir les détails techniques du câble CCS ou le comparer avec d'autres voies techniques, n'hésitez pas à discuter des questions de coopération à tout moment. Vous pouvez contacter le vice-président Til Ding (Tél : +86 18750290300, E-mail:rding@hon-flex.com) ou le directeur commercial Rick Wang (Tél :+86-15959382432, E-mail:yhwang@hon-flex.com), ou visitez le site Internetpour plus d'informations.
