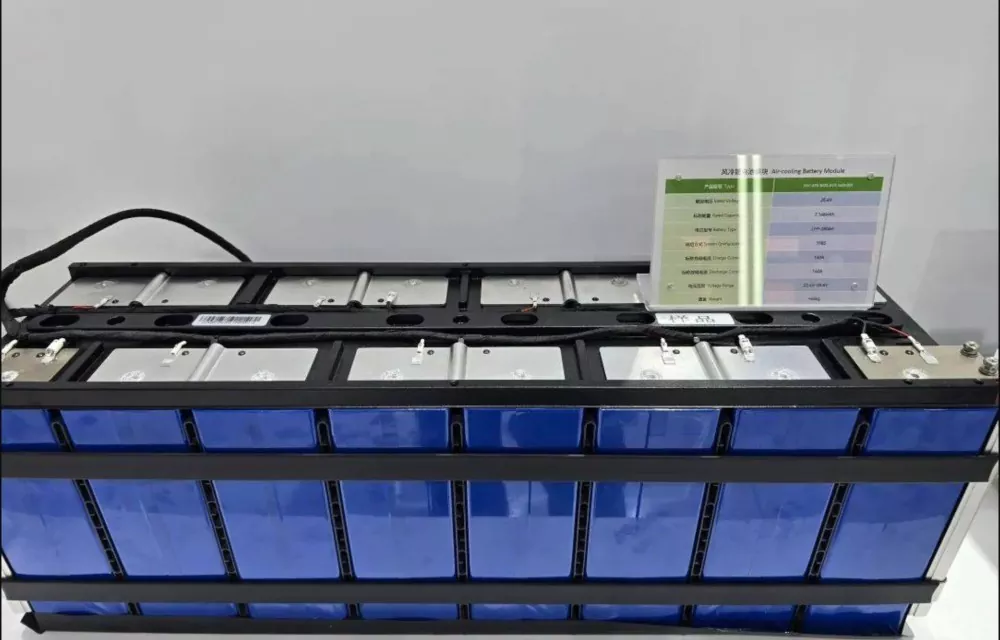

Câble CCS pour batteries de stockage d'énergie

Le Cable CCS pour batteries de stockage d'énergie est un composant de connexion et de gestion de batterie qui intègre des faisceaux de câbles traditionnels (fils, bornes, connecteurs) avec des jeux de barres, des pièces structurelles en plastique, des capteurs de température et d'autres éléments dans une seule unité. Contrairement au CCS basé sur un circuit imprimé flexible (FPC), il conserve la structure classique des faisceaux de câbles et met systématiquement à niveau les faisceaux de détection auparavant dispersés et désorganisés grâce à une conception modulaire et intégrée. En tant que « réseau neuronal structuré » du système de gestion de batterie (BMS), il est chargé de collecter de manière fiable les signaux de tension et de température de chaque cellule individuelle, servant ainsi de module fondamental essentiel pour la surveillance de la sécurité des batteries, l'évaluation de l'état et l'optimisation des performances dans les systèmes de stockage d'énergie stationnaires.

Structure et fonctionnalités de base

1. Conception intégrée modulaire :

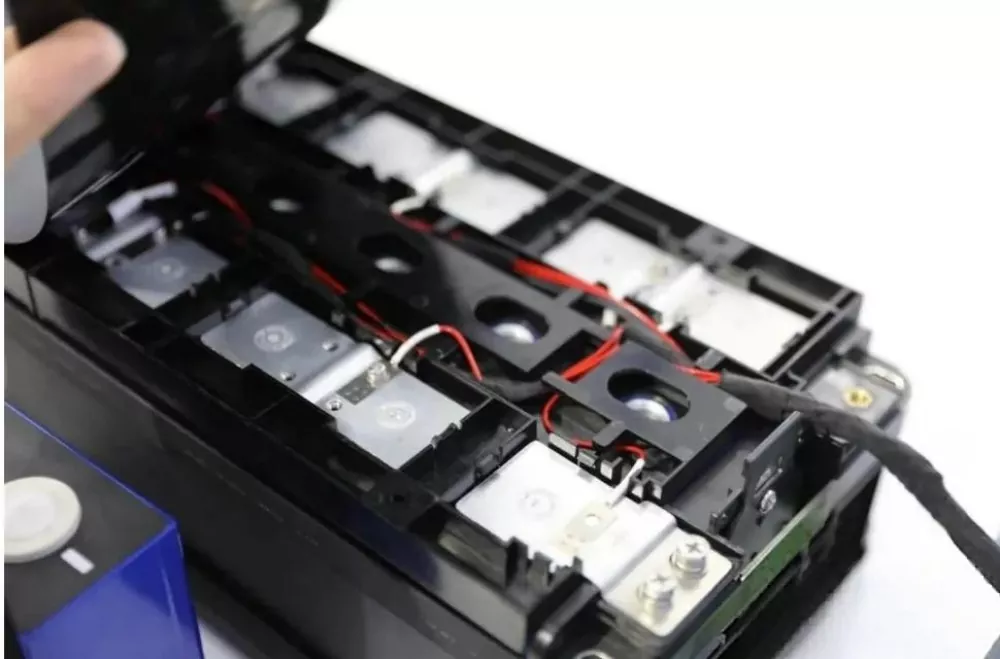

Les câbles d'échantillonnage de tension indépendants dispersés et les fils de capteur de température sont intégrés dans des ensembles de faisceaux ordonnés via des connecteurs et des bornes. Ceux-ci sont pré-assemblés avec des barres omnibus en cuivre/aluminium (qui supportent des connexions série/parallèle de cellules) et des supports en plastique isolants (plaques isolantes) pour former un module complet. Cette conception transforme fondamentalement le mode d'assemblage traditionnel consistant à « poser d'abord des fils dispersés, puis à fixer des bornes », créant ainsi des unités fonctionnelles standardisées adaptées aux installations de stockage d'énergie à grande échelle.

2. Architecture de connexion stable et fiable :

Les connexions entre les jeux de barres et les bornes de cellules utilisent généralement des processus de haute fiabilité tels que le soudage au laser.

Les connexions électriques entre le faisceau de câbles et les points de détection sur les jeux de barres sont réalisées par sertissage, soudage ou intégration dans les connecteurs, garantissant une structure robuste et évitant le risque de desserrage des fils individuels.

3. Adaptabilité à l’automatisation :

Alors que les câbles dispersés traditionnels reposent sur un assemblage manuel, une fois intégrés dans un module CCS, leur forme régulière et leurs interfaces définies permettent une adaptation à des degrés plus élevés de processus d'assemblage automatisés, tels que le positionnement et l'installation robotisés, essentiels pour la production de stockage d'énergie à haut volume.

4. Flexibilité dans les parcours techniques :

Cable CCS est une branche importante dans le développement de la technologie CCS. En fonction des exigences de conception, il peut également être combiné avec d'autres voies techniques telles que FPC ou PCBA (Printed Circuit Board Assembly) pour former des solutions intégrées hybrides, telles que « Câble + Plaque isolante » ou « FPC + Formage sous vide/Câble », répondant à diverses exigences en termes de coûts, de performances et d'espace pour différentes applications de stockage d'énergie.

Avantages

1. Haute efficacité de production et d'assemblage : l'intégration de dizaines ou de centaines de points d'assemblage dispersés dans l'installation de quelques composants modulaires simplifie considérablement le processus de production de grands packs de batteries de stockage d'énergie.

2. Fiabilité des connexions et qualité constante : le soudage du noyau et les connexions au sein du module sont terminés avant l'assemblage final, réduisant ainsi les opérations complexes à l'intérieur du bloc de batterie et réduisant le taux global de retouche du bloc causé par un mauvais soudage ou un mauvais assemblage sur site. La production standardisée garantit la cohérence des produits lors des déploiements à grand volume.

3. Structure ordonnée et optimisation de l'espace : la conception intégrée résout des problèmes tels que le routage désordonné des harnais traditionnels et les interférences/usures potentielles avec d'autres composants. Les câbles sont soigneusement fixés dans des supports en plastique, clarifiant la disposition et améliorant l'utilisation de l'espace interne et la commodité de maintenance, ce qui est essentiel pour les systèmes de stockage d'énergie à grande échelle nécessitant une maintenance périodique.

4. Maturité des coûts et de la chaîne d'approvisionnement : basée sur des processus de faisceaux de câbles automobiles et industriels bien établis, la chaîne d'approvisionnement est mature et les coûts des matières premières sont relativement transparents. Pour les projets de stockage d’énergie donnant la priorité à la bancabilité et à une technologie éprouvée, cela représente un choix robuste et à faible risque par rapport aux nouvelles approches basées sur le FPC.

5. Protection et sécurité améliorées : les pièces structurelles modulaires en plastique offrent une protection d'isolation unifiée et une fixation mécanique pour les câbles et les points de connexion, améliorant la résistance aux vibrations et aux chocs et facilitant le respect des exigences de sécurité strictes telles que l'ignifugation (UL94 V-0) et l'isolation haute tension.

Applications

Ce produit représente une voie de mise à niveau éprouvée et fiable depuis le câblage dispersé traditionnel vers des solutions intégrées dans les packs de batteries de stockage d'énergie, principalement appliquées dans :

1. Systèmes de stockage d'énergie à l'échelle des services publics : pour les grandes installations de batteries nécessitant des connexions robustes et utilisables avec une fiabilité éprouvée à long terme.

2. Stockage d'énergie commercial et industriel (C&I) : où la rentabilité et la facilité de maintenance sont prioritaires aux côtés de performances fiables.

3. Armoires de stockage d'énergie résidentielles : applications bénéficiant d'une installation simplifiée et de connexions réparables sur site.

Notre mission

Nous comprenons parfaitement les défis d’équilibre entre efficacité, fiabilité et coût dans le secteur du stockage d’énergie. Notre solution Cable CCS, construite sur une technologie de faisceaux de câbles industriels mature et améliorée grâce à une intégration modulaire, offre une gamme de produits robustes et éprouvés pour les applications de stockage d'énergie. Nous fournissons non seulement des modules de haute qualité conformes aux normes industrielles en vigueur, mais possédons également des capacités de service approfondies englobant la conception structurelle, l'ingénierie des faisceaux de câbles, l'intégration d'assemblages automatisés ainsi que des tests et validations complets. Nous nous engageons à aider nos clients à transformer des processus d'assemblage de câbles complexes et exigeants en main-d'œuvre en installations modulaires rationalisées et fiables, augmentant ainsi considérablement l'efficacité de la production et la fiabilité du système à long terme. Grâce à notre vaste expérience dans les applications de stockage d'énergie automobile et stationnaire, nous sommes votre partenaire de confiance pour la conception et la fabrication de blocs-batteries, que ce soit pour des projets pilotes ou des déploiements à l'échelle du gigawatt.

FAQ

1. Quels sont les avantages des solutions Chengshi Cable CCS ?

Chengshi Cable CCS offre une conception modulaire flexible, une conductivité élevée, une isolation fiable et une fabrication rentable, garantissant des performances stables et une installation facile pour les applications ESS.

2. Pouvez-vous fournir des solutions Cable CCS personnalisées ?

Oui, en tant que fabricant et fournisseur chinois, Chengshi propose des conceptions de câbles CCS entièrement personnalisées basées sur la tension, le courant, la disposition et les exigences du projet.

3. Quels matériaux sont utilisés dans vos systèmes Cable CCS ?

Nous utilisons des conducteurs en cuivre ou en aluminium de haute qualité, des matériaux d'isolation de précision et des revêtements durables pour garantir la sécurité, la conductivité et une longue durée de vie.

4. Quelles applications conviennent au Cable CCS ?

Nos solutions Cable CCS sont largement utilisées dans les systèmes de stockage d'énergie (ESS), les batteries au lithium, le stockage d'énergie renouvelable et les systèmes électriques industriels.

5. Comment garantissez-vous la qualité des produits ?

Chengshi suit des processus de contrôle de qualité stricts, notamment des tests électriques, des vérifications d'isolation et des tests de durabilité, pour répondre aux normes internationales.

6. Quelle est votre capacité de production et votre délai de livraison ?

Avec des processus de fabrication matures et des lignes de production évolutives, nous garantissons un approvisionnement stable et une livraison rapide pour les commandes groupées.
