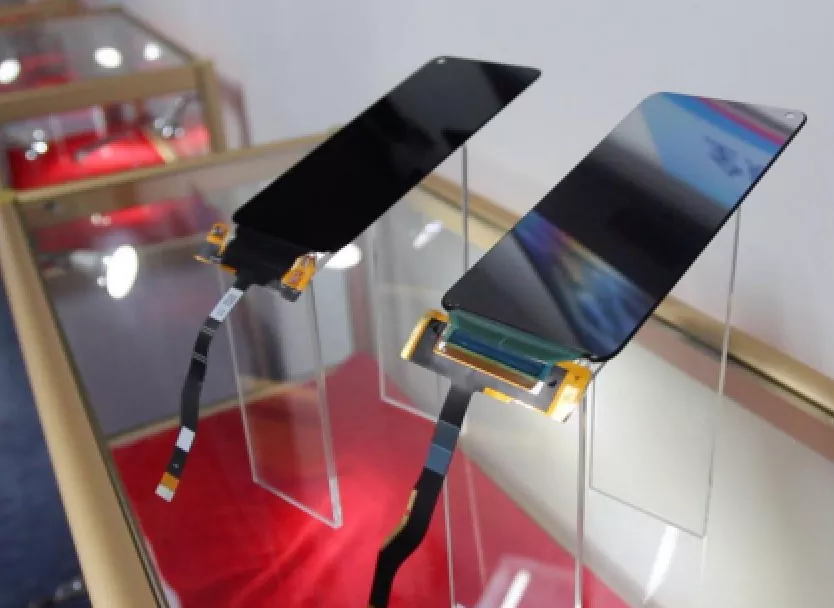

Module d'affichage pour téléphone portable PCB rigide-flexible

Le PCB rigide-flexible du module d'affichage de téléphone portable est un support d'interconnexion essentiel permettant une intégration élevée, une fiabilité élevée et une pliabilité dans les modules d'affichage de smartphone modernes. En utilisant une structure composite dans laquelle des zones rigides sécurisent les composants et où la zone flexible subit une flexion dynamique, elle garantit la stabilité du circuit, l'intégrité du signal et la durabilité mécanique dans un espace limité. Il s’agit d’un outil technologique essentiel pour les appareils plus fins et plus légers.

Qu'est-ce qu'un PCB rigide-flexible pour module d'affichage de téléphone portable ?

Un module d'affichage de téléphone portable PCB rigide-flexible est un composant électronique de base utilisé dans les smartphones modernes pour connecter l'écran d'affichage à la carte mère. Il combine les caractéristiques des PCB rigides et des PCB flexibles (FPC), permettant des configurations de circuits haute densité et un pliage mécanique dans des contraintes spatiales limitées.

Composants structurels

1. Section rigide (PCB rigide)

Fournit une structure de support stable, abritant les puces, les connecteurs et les circuits intégrés de pilote critiques.

Assure la résistance mécanique et la fiabilité à long terme du module d'affichage.

2. Section flexible (PCB flexible / FPC)

Pliable et pliable, utilisé pour établir des connexions entre l'écran d'affichage et la carte mère dans des espaces confinés.

Prend en charge les dispositions tridimensionnelles, réduit le nombre de connecteurs et améliore l'intégrité du signal.

3. Conception rigide-flexible

Intègre de manière transparente les sections rigides et flexibles sur une seule planche.

Offre une solution de circuit à la fois stable et flexible, facilitant la conception de dispositifs ultra-fins.

Structure et fonctionnalités de base :

1. Routage 3D : la partie flexible peut être pliée ou pliée comme du papier, utilisant pleinement l'espace vertical à l'intérieur du téléphone pour plier des composants tels que le circuit intégré du pilote à l'arrière de l'écran, permettant ainsi des cadres ultra-étroits ou même des conceptions plein écran sans cadre. Cela facilite la conception ultra-mince des smartphones.

2. La carte rigide-flexible utilisée dans les modules d'affichage est un composant clé reliant le circuit intégré du pilote d'affichage à la carte mère. Il combine la flexibilité des circuits flexibles avec la stabilité des cartes rigides, constituant la base pour atteindre des rapports écran/corps élevés et des conceptions fines et légères.

Avantages clés en termes de performances :

1. Réduction de l'épaisseur : élimine l'épaisseur des connecteurs et les couches de couverture redondantes des cartes rigides, ce qui se traduit par une structure globale plus fine par rapport aux solutions discrètes.

2. Intégrité supérieure du signal : utilise des techniques de câblage à haute densité (par exemple, routage de paires différentielles) et des matériaux à faible perte diélectrique pour transmettre de manière stable des flux de données d'image à grande vitesse (prenant en charge la vidéo 4K/8K), supprimant efficacement l'atténuation du signal et les interférences électromagnétiques, assurant une transmission sans perte et à faible latence des données d'image à pixels élevés.

3. Immunité aux interférences : par rapport aux longs câbles flexibles, les cartes rigides et flexibles raccourcissent les chemins de signal et peuvent isoler efficacement les interférences électromagnétiques grâce à des films de cuivre ou de blindage.

4. Intégrité structurelle : Les interconnexions entre les sections rigides et flexibles sont formées par dépôt chimique interne et placage, plutôt que par des joints de soudure. Cela rend la résistance à la flexion au niveau de la jonction bien supérieure aux solutions traditionnelles « FPC + connecteur » ou « FPC soudé sur carte rigide ».

5. Haute résistance aux chocs : la structure intégrée minimise le risque de défaillance du joint de soudure, assurant une transmission stable du signal même en cas de chutes ou de vibrations.

6. Prend en charge la flexion dynamique : dans les téléphones pliables, il peut résister à plus de 400 000 flexions répétées tout en conservant les performances électriques.

Paramètres techniques clés :

1. Paramètres structurels :

Nombre de couches et structure : généralement 4 à 6 couches, utilisant une construction « rigide-flexible ».

Épaisseur : zone flexible généralement de 0,1 à 0,2 mm pour une finesse extrême ; épaisseur de zone rigide conçue en fonction des exigences de montage et de routage des composants.

Rayon de courbure minimum : peut être inférieur à 0,5 mm, adapté aux espaces de courbure restreints.

2. Performances électriques :

Largeur/espace de ligne : 40 μm - 50 μm, répondant aux exigences de transmission de signal haute densité.

Contrôle d'impédance : contrôle d'impédance strict (par exemple, 100 Ω ± 10 %) pour les signaux différentiels à grande vitesse (par exemple, MIPI DSI).

Bande passante de transmission : prend en charge la transmission de données à grande vitesse de plusieurs Gbit/s par canal, répondant aux exigences d'affichage haute résolution et à fréquence d'images élevée.

3. Matériaux et fiabilité :

Substrat : La section flexible peut utiliser du polyimide (PI) ou un polymère à cristaux liquides (LCP) plus performant, ce dernier offrant des avantages en termes d'ultra-mince, de faibles pertes et d'endurance à la flexion.

Endurance à la flexion : exigence de durée de vie en flexion dynamique > 400 000 cycles.

Température de fonctionnement : -30 °C à +85 °C, répondant aux exigences strictes en matière d'environnement d'utilisation de l'électronique grand public.

Scénarios d'application

Ce produit constitue la principale solution d'interconnexion et de support pour les systèmes d'affichage de smartphones modernes, desservant principalement les écrans de téléphones haut de gamme (généralement de moins de 6,7 pouces), permettant un empilage compact et une transmission de signal de haute qualité.

Notre proposition de valeur

Nous sommes spécialisés dans la fourniture de solutions de cartes rigides-flexibles de pointe pour l'interconnexion d'écrans dans le secteur de la téléphonie mobile. Nous proposons non seulement des produits standardisés de haute fiabilité, mais possédons également de solides capacités en matière de conception collaborative, d'optimisation de simulation et de développement personnalisé. Forts d'une expertise approfondie dans le traitement de circuits de précision, la science des matériaux, la simulation thermique et l'analyse de l'intégrité des signaux, nous collaborons en étroite collaboration avec nos clients pour fournir une assistance complète au processus, de la conception à la production de masse, adaptée aux conceptions d'identification spécifiques, aux architectures d'empilement et aux objectifs de performances d'affichage. Nous nous engageons à tirer parti d'une ingénierie innovante pour aider nos clients à repousser les limites de l'espace et des performances des systèmes d'affichage pour smartphones, en créant des expériences visuelles plus claires et plus stables, faisant de nous votre principal partenaire de confiance en matière de composants.
